UPVC/CPVC管道系統(tǒng)
1、材料特性
PVC是由氯乙烯單體（VCM）聚合而成，PVC材料具有無毒，抗老化及耐酸堿的特性，因此非常適合用于化工管道之使用。而以PVC原料加入一定量的固體添加劑（無增塑劑）組成的混合物，稱之為硬質聚氯乙烯（簡稱UPVC）。
CPVC是由聚氯乙烯（PVC）再次氯化改性而成的高分子材料， PVC樹脂經(jīng)過氯化后，氯含量由 56.7% 提高到 63-69%，使化學穩(wěn)定性增加，從而提高了材料的耐熱性、耐酸、堿、鹽、氧化劑等的腐蝕；其熱變形溫度和機械性能均高于UPVC許多。因此， CPVC 是工業(yè)管道的最佳工程材料之一。
2、管道系統(tǒng)介紹
UPVC及CPVC管道系統(tǒng)均具有耐腐蝕、耐沖擊、不易變形、內壁光滑、不易結垢、保溫性好、不導電、粘接方便、使用壽命長等特性。因此在性價比高與施工費用低廉的優(yōu)勢上逐漸取代其它金屬管道系統(tǒng)，而且UPVC及CPVC管道系統(tǒng)維修保養(yǎng)方便快速，無需長時間停機而造成巨大損失，故UPVC及CPVC管道系統(tǒng)是當前工業(yè)管道設計的首選。
UPVC管道系統(tǒng)所允許使用溫度為 60 ℃，長期使用溫度為 45 ℃。其適用于輸送溫度低于45℃的一些腐蝕性介質； 也可以用于普通壓力流體的輸送，一般用于給排水管道、農(nóng)業(yè)灌溉管道、環(huán)境工程管道、空調管道等。
CPVC管道系統(tǒng)所允許使用溫度為 110 ℃，長期使用溫度為 95 ℃。其適用于在標準允許的壓力范圍內輸送熱水及腐蝕性介質。一般用于石油、化工、電子、電力、冶金、造紙、食品飲料、醫(yī)藥、電鍍等工業(yè)領域。
3、物理性能
3.1 UPVC物理性能表
|
項 目 |
單 位 |
標 準 值 |
測 試 方 法 |
|
密度 |
kg/m3 |
1350～1460 |
ISO 1183 |
|
維卡軟化溫度 |
℃ |
（管材）≥80，（配件）≥74 |
ISO 2507 |
|
拉伸強度 |
MPa |
≥40 |
ISO 6259 |
|
沖擊強度 |
KJ/m2 |
11.0 |
ISO 179 |
|
縱向回縮率 |
% |
≤5 |
ISO 2505 |
|
落錘沖擊試驗（0 ℃） |
TIR |
≤10% |
ISO 3127 |
3.2 CPVC物理性能表
|
項 目 |
單 位 |
標 準 值 |
測 試 方 法 |
|
密度 |
kg/m3 |
1450～1650 |
ISO 1183 |
|
維卡軟化溫度 |
℃ |
（管材）≥110，（配件）≥103 |
ISO 2507 |
|
拉伸強度 |
MPa |
≥50 |
ISO 6259 |
|
沖擊強度 |
KJ/m2 |
8.0 |
ISO 179 |
|
縱向回縮率 |
% |
≤5 |
ISO 2505 |
|
落錘沖擊試驗（0 ℃） |
TIR |
≤10% |
ISO 3127 |

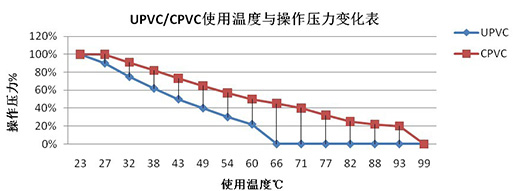

4、UPVC/CPVC管道之使用溫度與操作壓力對照表
本表系以常溫73℉（23℃）時，UPVC/CPVC管道之使用操作壓力為100%，隨著溫度的升高，其操作壓力殘余的百分比。
|
℉ |
73 |
80 |
90 |
100 |
110 |
120 |
130 |
140 |
150 |
160 |
170 |
180 |
190 |
200 |
210 |
|
℃ |
23 |
27 |
32 |
38 |
43 |
49 |
54 |
60 |
66 |
71 |
77 |
82 |
88 |
93 |
99 |
|
UPVC |
100% |
90% |
75% |
62% |
50% |
40% |
30% |
22% |
0% |
0% |
0% |
0% |
0% |
0% |
0% |
|
CPVC |
100% |
100% |
91% |
82% |
73% |
65% |
57% |
50% |
45% |
40% |
32% |
25% |
22% |
20% |
0% |
PS：有帶螺牙的管線，UPVC部分不得超過110℉（43℃）；CPVC部分不得超過150℉（66℃）。
